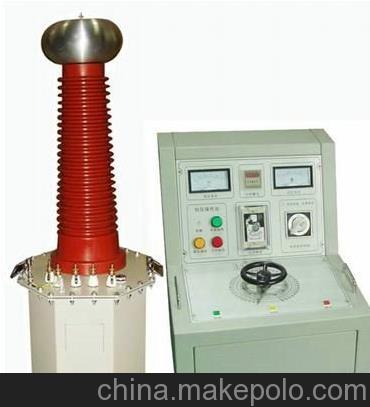

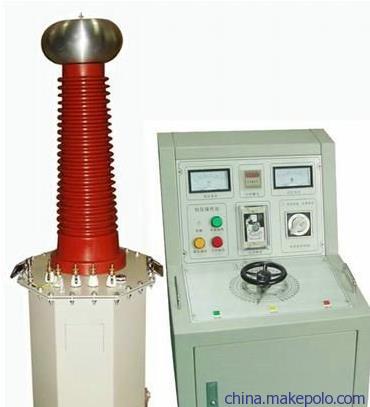

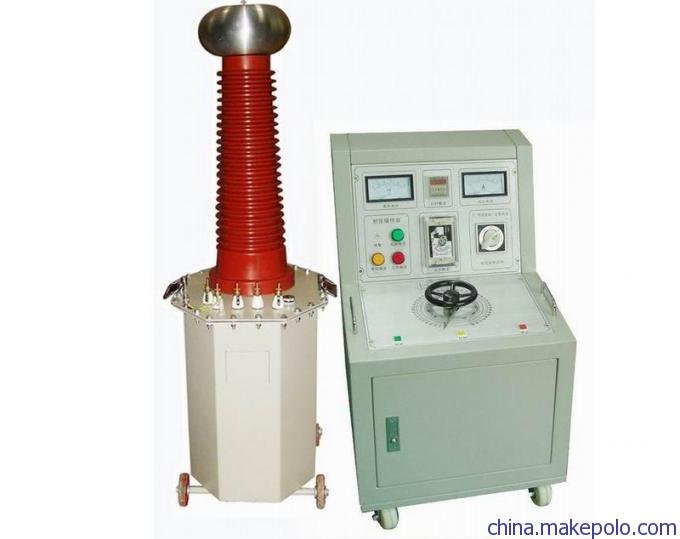

TQSB系列变压器直流耐压试验是一种新型高压测试设备，本系列产品采用单框芯式铁芯结构，初级绕组和高压绕组同轴绕制在铁芯上，从而减少漏磁通，增大绕组间的耦合。
变压器直流耐压试验除了可于交流工频耐压试验，如果配以同等电压等级和同等容量的电容、硅堆及高压直流微安表，便可组装成直流高压试验装置，可以测量高压直流泄漏电流。产品的整体结构紧凑，通用性强，使用携带方便，试验变压器适用于电力系统及电力用户在现场检测各种高压电器设备的绝缘性能，是电力设备检测及预防性试验所必备的试验仪器。
变压器直流耐压试验使用环境要求：
1、输入电压：交流220V或380V，50Hz；
2、环境温度：-40℃～40℃；
3、相对湿度：≤85%（环境温度为25℃时）；
4、不含有化学性气体及蒸汽的环境中；
5、无爆炸性危险的气体中；
6、不受雨水浸入的场合下。
变压器直流耐压试验技术参数
型 号 规 格 | 容 量 | 低压输入 | 交流高压输出 | 直流 高压 输 出 | 测 量 | ||
电 压 | 电 流 | 电压 | 电流 | ||||
TQSB-5/50 | 5 | 200 | 25 | 50 | 100 | 70 | 500 |
TQSB -10/50 | 10 | 200 | 50 | 50 | 200 | 70 | 500 |
TQSB -20/50 | 20 | 400 | 28 | 50 | 400 | 70 | 500 |
TQSB -30/50 | 30 | 400 | 43 | 50 | 600 | 70 | 500 |
TQSB -50/50 | 50 | 400 | 72 | 50 | 1000 | 70 | 500 |
TQSB -10/100 | 10 | 200 | 50 | 100 | 100 | 140 | 1000 |
TQSB -20/100 | 20 | 400 | 28 | 100 | 200 | 140 | 1000 |
TQSB -30/100 | 30 | 400 | 43 | 100 | 300 | 140 | 1000 |
TQSB -50/100 | 50 | 400 | 72 | 100 | 500 | 140 | 1000 |
TQSB -100/100 | 100 | 400 | 144 | 100 | 1000 | 140 | 1000 |
TQSB -20/150 | 20 | 400 | 28 | 150 | 133 | 210 | 1000 |
TQSB -25/150 | 25 | 400 | 35 | 150 | 155 | 210 | 1000 |
TQSB -30/150 | 30 | 400 | 43 | 150 | 200 | 210 | 1000 |
TQSB -50/150 | 50 | 400 | 72 | 150 | 333 | 210 |
|
1000 |
注：
1、我厂TQSB 系列变压器直流耐压试验单台可做到交流300kV,容量100kVA；
2、如果用户需要，我厂生产的TQSB 系列试验变压器，抽出200V的串级抽头，可将二台或三台串级成交流100kV、150kV、200kV、300kV的高电压。也可根据用户的需要，在高压绕组中抽出5～15kV的中压抽头，供高压电机作交流耐压试验；
3、表格中"直流高压输出"一栏，为交直流两用试验变压器的直流高压输出值；
4、我厂还可根据用户的要求，定制各种特殊规格的试验变压器。
